一、简介

H807SA是八口输出的可联可脱单机控制器，最多控制8192点。支持Art-Net协议，支持对DMX芯片编地址，能接DMX控制台，可通过局域网添加删除DAT文件。

目前可以控制的驱动芯片有DMX512、HDMX、DMX512_RDM、APA102、APA102-65536、WS2801、WS2811、WS2812、WS2813、TM1812、TM1809、TM1804、TM1923、TM1934、TM1925D、TM1926D、TM1803、TM1814、TM1913、TM1914、TM1926、UCSUCS1903、UCS1909、UCS1912、UCS2903、UCS2909、UCS2912、UCS8904、UCS5603、SK9816、SK6812、SM16716、SM16703、SM16709、SM16712、SM16704、LPD6803、LPD8806、LPD1882、LPD1889、LPD1883、INK1003、APA104、P943、LC8812、GW6205、QED3110、D9866E、D9866B、D9865C、D9865E、D9865F、D9864B、D9864C等。

配套软件为《LED编制软件》V4.47及以上版本。

二、性能特点

1．八个输出端口，最多控制8192像素点。每个端口最大控制1024点。

2．SD卡支持FAT32、FAT16格式，最多允许64个DAT文件。

3．可以局域网同步控制，可通过向网口2发送UDP指令切换文件，或获取当前播放文件序号。

4．能接DMX控制台，支持RGBW，可更换文件，调节速度和亮度，反应速度快。

5．支持Art-Net协议，可直接使用MADRIX、jinx等支持Artnet的软件。

6．支持限制上电次数加密功能。

7．支持对DMX芯片编址，自带数点、内控测试功能。

8．可联可脱，可以直接连接到电脑网卡、路由器，也可以连接到主控制器。

9．支持在线升级固件。

10．设置Sculpt of DAT可支持不同造型的DAT文件。

11．可插入W。

12．TM1812及同时序芯片可输出16个端口。

三、使用说明

1．SD卡在多次添加、删除文件后需要格式化成FAT32或FAT16格式。支持SDHC（高容量SD卡），最大达64G字节以上。SD卡中最多允许64个DAT文件，播放顺序是根据文件名按字母进行排序。

2．八个输出端口，最多控制8192像素点。每个端口最大控制点数为 1024点。也可设置为一个、两个或四个输出端口，每个端口最多控制2048点，剩下的端口可作为使用端口的备份。实际每个端口最大输出1600点，共12800点。

QED3110芯片只能选择八口输出，D986X只能选择八口或一口输出。

TM1812及同时序芯片支持输出16个端口，在电脑软件里选择十六条线路一个分控，每个端口最大输出800点。端口1-8由DAT输出，端口9-16由CLK输出。这个功能在联机、脱机和Artnet时都有效。

3．上电时LCD第一行显示控制器型号，第二行显示版本号，按住“MENU”键再上电，控制器自动升级固件。

4．按MENU键，切换菜单，按‘-’或‘+’键进行设置，长按‘-’或‘+’键加速参数设置，按OK键保存参数或进入子菜单。

5．设置密码，在《LED编制软件》的灯光造型窗，单击菜单“设置”--“控制器密码”，弹出加密对话框，选中控制器加密，加密方法是限制上电次数。在第一次加密后，可以不解密而进行第二次加密，以延长使用次数。

四、控制器按键操作

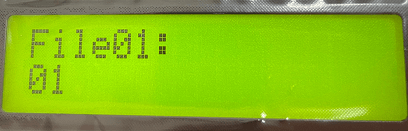

1．上电后显示文件菜单（File01），后面显示文件序号，第二行显示文件名。

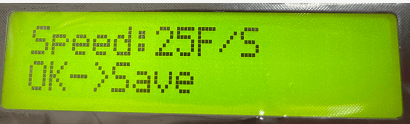

2．按MENU键，切换到速度菜单（Speed），范围是1 – 100帧每秒。

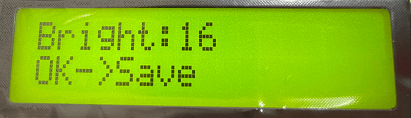

3．下一个菜单是亮度（Bright）， 范围是0—16。

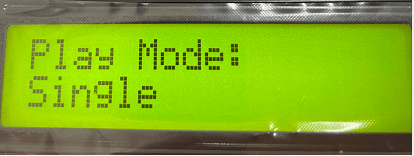

4．第四个菜单是播放模式（Play Mode）：所有文件循环（All）、单一文件播放（Single）、定时播放（Timed Playback）。接收到DMX控制台信号时自动锁定为单一文件播放。

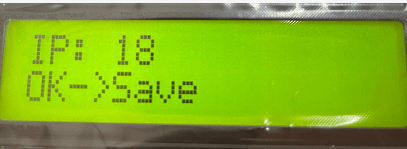

5．第五个菜单是设置IP地址（IP），前三字节自适应。同一局域网内不能有相同的IP地址。

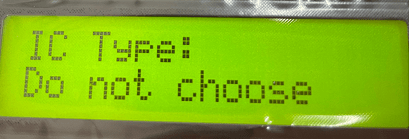

6．第六个菜单是芯片型号选择（IC Type），若不指定芯片型号（Do not choose），则以DAT文件指定的芯片型号来控制；若指定了芯片型号，则DAT文件中的芯片型号无效。在Artnet控制时，若不指定芯片型号（Do not choose），则以第一个分控的芯片型号来控制，否则以自己设置的为准。

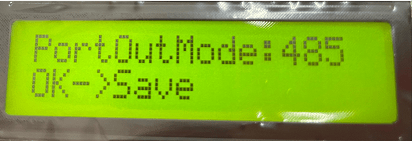

7．第七个菜单是选择端口输出的方式（PortOutMode），245或485。

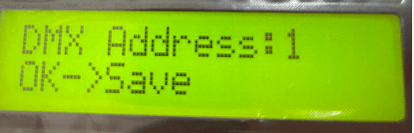

8．第八个菜单是DMX起始通道地址（DMX Address），范围是1-512，颜色分量数为4时每台控制器占用8个通道，否则每台控制器占用7个通道。

起始地址默认为1，即占用通道1-7，若起始通道地址为2则占用通道2-8。

第1通道是亮度，亮度通道值0-3对应0（不亮），4-7对应1，8-11对应2，…，252-255对应63。

第2通道是红色分量。

第3通道是绿色分量。

第4通道是蓝色分量。

颜色分量数小于4时，占用7个通道：

第5通道是DAT文件序号，DMX512控制台通道数值对应文件的关系为，四个数值对应一个文件，即0-3对应第一个文件，4-7对应第二个文件，……，252-255对应第64个文件。

第6通道是播放速度，对应速度的关系为，（按键设置的速度）乘以（速度通道值）再除以255，即控制台最大值255对应按键设置的速度。

第7通道是方向，0-127是正向，其它值为反向。

颜色分量数等于4时，占用8个通道：

第5通道是白色分量。

第6通道是DAT文件序号，DMX512控制台通道数值对应文件的关系为，四个数值对应一个文件，即0-3对应第一个文件，4-7对应第二个文件，……，252-255对应第64个文件。

第7通道是播放速度，对应速度的关系为，（按键设置的速度）乘以（速度通道值）再除以255，即控制台最大值255对应按键设置的速度。

第8通道是方向，0-127是正向，其它值为反向。

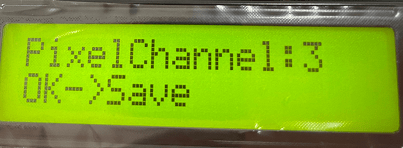

9．第九个菜单是设置像素点通道数（PixelChannel）， 设置一个点的颜色分量数，默认为3，即RGB。范围是1-4。

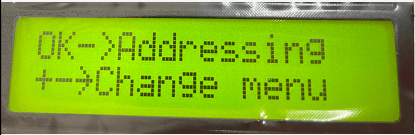

10．第十个菜单是折叠菜单，按‘▲’‘▼’键选择菜单（Change menu），按“OK”进入子菜单，进入子菜单后，继续按MENU切换子菜单。

（1）编址菜单（Addressing）

Ⅰ．选择DMX芯片型号（DMX IC Type）。

Ⅱ．灯通道数（LightChannel），设置一个灯具或转码板占用的通道数。若是点光源，此值与颜色分量数一样。

Ⅲ．有些DMX芯片需要设置上电时的颜色值，包括红绿蓝（PowerOn R、PowerOn G、PowerOn B），有些芯片不需要设置。

Ⅳ．有些DMX芯片需要设置电流（Current gain）， 范围是1—64。

Ⅴ．有些DMX芯片需要设置输出格式（Output:RZ或Output:DMX512）。

Ⅵ．起始通道（Address），输入起始通道后按OK键，请耐心等待几秒钟可编码完成。

（2）数点内控

Ⅰ．数点，长按加速。

Ⅱ．内控

（3）Artnet设置菜单

芯片型号在控制器上第七个菜单选择，第一个分控也可通过电脑软件设置，后面的分控要选择（Do not choose），若自己选择了芯片就用自己的，否则用第一个分控选择的。

Ⅰ. 设置起始空间。

Ⅱ．设置一个端口带载多少个通道。

Ⅲ．设置Artnet分控数，这一路一共串了多少个分控。

（4）定时时钟设置，需要焊接圆柱晶振和电池才有此功能，格式为年月日时分秒（201026 09:30:01），年份只输入后两位，必须按OK键才能保存。

（5）其它设置

Ⅰ．分控编号（Slave No.），用路由器或交换机组成多分支网络时需设置分控编号，编号为1时请选择自动。级联在后面的分控可设置为自动，出厂默认是自动。

Ⅱ．插入W（Insert W），通过对RGB格式的插入W来控制RGBW的灯具，包括无（No）、W在前（Front）、W在后（Back）。

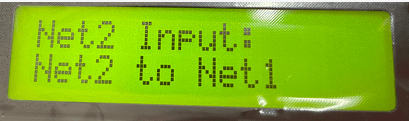

Ⅲ．网口2工作模式，一般选择（Net2 Input），需要局域网同步时，必须将其中一个控制器设置为（Net2 Send Sync），其它设置为（Net2 Input）。

Ⅳ．SD卡中DAT文件是否对应同一造型（Sculpt of DAT），The same表示同一造型，Not the same表示对应不同造型。

Ⅴ．按+键恢复出厂设置（+->；Reset）。

五、局域网同步

1．若干H807SA，通过路由器和交换机组成局域网，注意IP地址要设置在同一网段。（支持此功能的控制器，不同型号混用也可同步，只需要一个发送，但DAT文件数，及每个DAT文件的帧数必须一样）。

2．其中一台H807SA设置为“Net2 Send Sync”，其它H807SA设置为“Net2 Input”，在脱机时可同步。

3．将电脑接入到此局域网，能实现可联可脱控制。

六、局域网UDP通讯

可通过UDP协议来切换文件， H807SA的UDP端口为8216（0x2018）。

1．切换文件，file为节目序号，从0开始。

发送： 0xA8，0x20，file（共三个字节）

H807SA回复： 0xA8，0x21，file

2．调节亮度及颜色分量，取值范围0-63。

发送：0xA8，0x22，bright，red，green，blue，white

H807SA回复：0xA8，0x23， bright，red，green，blue，white

3．查询H807SA当前播放节目序号， file为节目序号，从0开始，即0表示节目1，1表示节目2，…。

发送：0xA8， 0x30

H807SA回复：0xA8，0x31，file

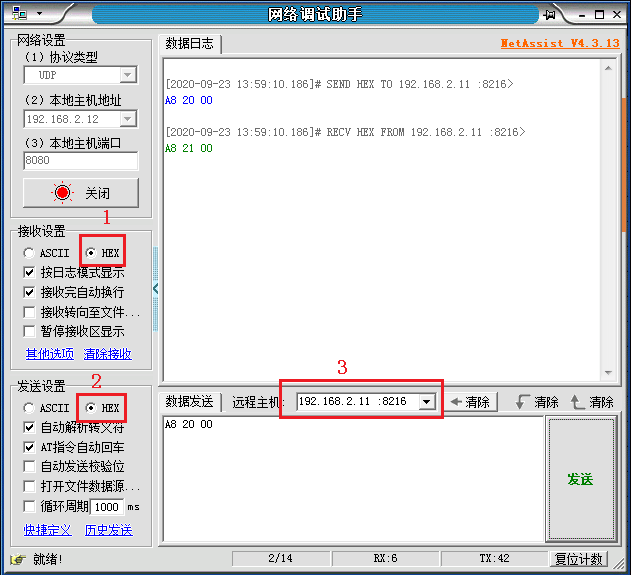

4．见下图：

红框1和2要选择HEX，红框3设置好H807SA的IP和端口，发送十六进制A8 20 00表示切换到节目1。

六、固件升级

将升级包放入SD卡内，按住“MENU”键不放再上电，控制器自动升级，升级完成后会自动重启，版本号也会改变。

七、控制器接口定义

八、规格参数
