一、简介

H801RC可以直接连接电脑网口，也可以连接脱机和联机主控（H802TB、H80xTC、H803TV）。八个输出端口,最大控制8192点。

目前可以控制的驱动芯片有LPD6803、LPD8806、LPD1889、LPD1883、DMX512、HDMX、APA102、APA102-6553、MY9941； UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、UCS512、UCS1603、UCS5603、UCS8903、UCS8904；WS2801、WS2803、WS2811、WS2812、WS2821；SM16716、SM16703、SM16709、SM16712、SM16813、SM16814；TM1812、TM1809、TM1804、TM1803、TM1814、TM1913、TM1914、TM1926、TM512；INK1003、P9883、MBI6023、MBI6024、P943、P943S、P9411、P9412、TLC5971、SK9816、GW6205、QED3110等。

联机配套软件为《LED演播软件》，脱机配套软件为《LED编制软件》。

二、性能特点

1．八个输出端口，最多控制8192像素点。每个端口最大控制点数为 8192除以实际使用端口数。端口数可设置为一、二、四、八。

2．可联可脱，可以直接连接到电脑网卡，也可以连接到脱机和联机主控，还可直接连接交换机和光电转换器。

3．同步性能高，图像无撕裂，无马赛克现象。

4．单线驱动芯片可设置为TTL输出或差分输出。

5．可对常用DMX驱动芯片编地址。

6．控制效果好，灰度控制精确，256级以上灰度已作硬Gamma处理。

7．传输距离远，传输信号采用标准以太网协议，标称距离为100米。 可用分控、网络中继器、光电转换作为中继。

8．扫描时钟速度可调100K-50M Hz。

9．采用灰度技术和反伽马矫正技术，使实际显示的效果更符合人眼的生理感觉。

三、使用说明

1．用网线连接电脑网卡（或主控）到分控的NET1，NET2连接到下一个分控的NET1，如此级联下去，直到最后一个。

2．每个分控八个输出端口，最多控制8192像素点。

3．可编地址的芯片有：H801DMX、TM512AL、UCS512A、UCS512B、H860、SM_DMX512AP、SM1651X、SM1751X、SM1752X、SM16500、SM17500、TM512AC、QED512、UCS512C、UCS512D、UCS512E、Hi512A、Hi512D、SM1852X、GS851X。

3．可使用交叉网线和平行网线，建议统一使用交叉网线。

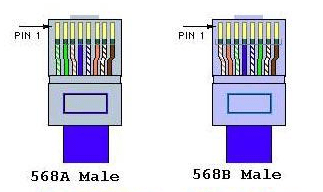

平行网线是指网线的两端都按照T568A接；交叉网线是指网线的一端按照T568A接，另一端按照T568B接。

交叉网线的接法

4．在造型设置时，线路条数可以是一、二、、四、八。线路条数即是实际使用端口数。

端口数为一、二、四时，剩下的端口可作为使用端口的备份。每个端口实际使用时控制的点数，还与具体灯具和驱动芯片的传输能力相关。

5．网口座旁边有两个指示灯，上面一个是绿色NET，上电后常亮，网线上有信号就会闪烁；下面一个是红色ACT，本机有灯具控制信号就会闪烁，闪烁频率与信号速度有关。

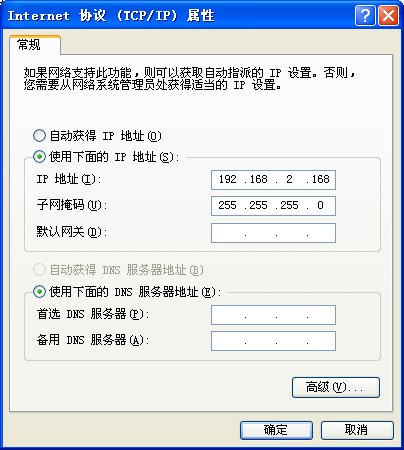

6．使用网卡联机时，电脑网卡IP不要自动获取，指定一个固定IP，子网掩码为255.255.255.0，其它项不用设置。

若有多张网卡，IP地址的前三个字节不能相同，也就是说不能在同一个网段，最后一个字节取值范围为1—254。

四、控制器接口定义

单线和双线芯片八个输出端口，三线四线芯片四个输出端口。

五、连接图

分控级联示意图：

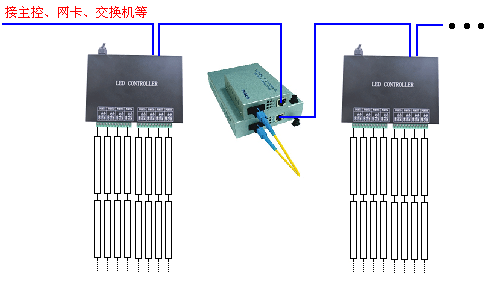

用光纤延长传输距离示意图：

六、规格参数
